搖擺篩工作原理結構圖

發布時間：2021-10-21 15:48:42 作 者：admin

搖擺篩模擬人工篩分原理，適合大產量，高精度的物料篩分作業，其產量是一般振動篩的5倍，精度高達99%，一般用于細小顆粒和微細粉物料的分級處理。其中搖擺篩包括圓形和方形兩種。

圓形搖擺篩工作原理

圓形搖擺篩的回轉運動方式與人工篩分相似，篩機接通電源后篩體啟動，篩箱在振動電機的驅動下作近似圓周運動；整個篩面在篩箱帶動下做周期性運動，物料在篩網上做定向跳躍式運動；此時，小于篩網目數的物料落入篩網下層，從下出料口排出，大于篩網目數的物料從當前出料口排出，中間層的物料從中出料口排出。

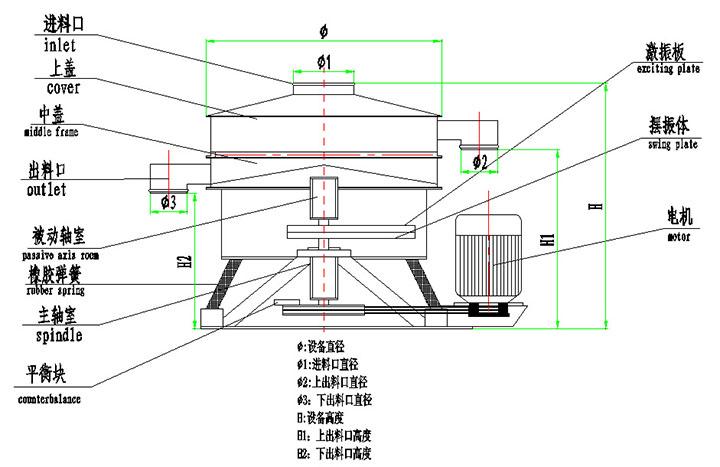

圓形搖擺篩結構

主要有進料口，觀察孔，防塵蓋，篩網，篩框，出料口，束環，振動電機，底座，彈簧等部分組成。

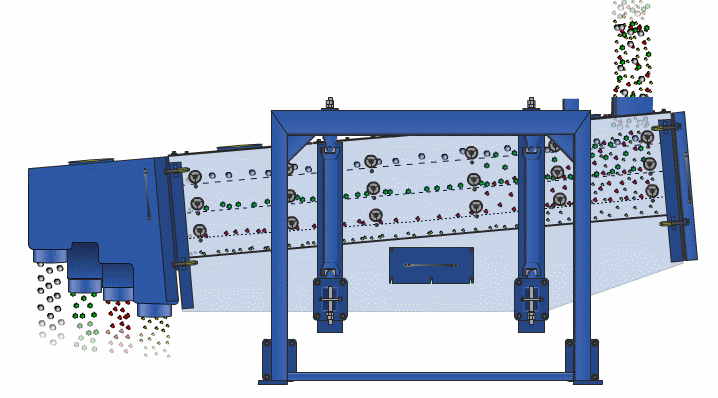

方形搖擺篩工作原理

篩機啟動后，在慣力的作用下篩箱做前后往復式運動，篩面也跟著做周期性搖動，物料做定向跳躍式運動；此時，小于篩網目數的物料從下一出料口排出，成為篩下物，大于篩網目數的物料經過連續篩分后從排料口排出，完成篩分工作。

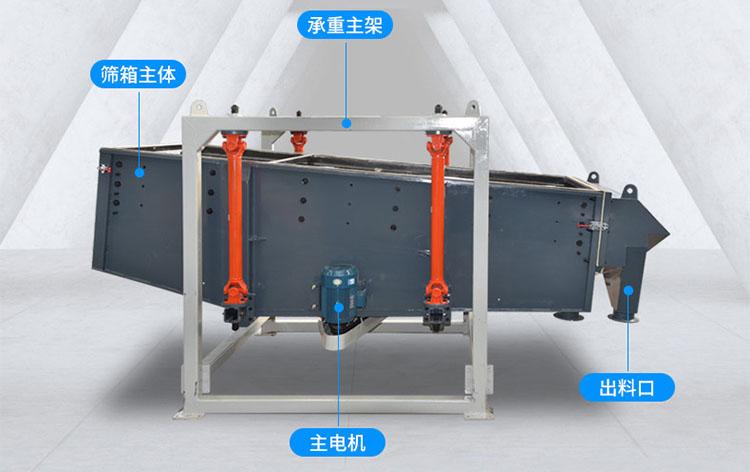

方形搖擺篩結構

主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。
